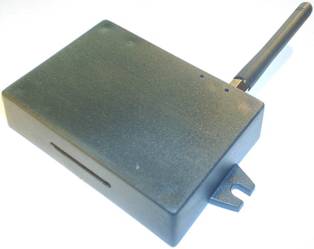

«ГВАРД-СМ»

GSM системы сигнализации

Охранная сигнализация \  GSM системы сигнализации

	Гаражный вариант ·       До двух линий охраны ·       Питание 12 Вольт ·       4 оповещаемых номера ·       Линии сирены и лампы до 2 Ампер ·       Управление через SMS ·        Светодиодная индикация режима и уровня GSM Инструкция
	Автомобильный вариант ·       Одна линия охраны ·       Питание 12 Вольт ·       4 оповещаемых номера ·       Линии сирены и блокировки двигателя ·       Управление звонком или SMS ·        Светодиодная индикация режима и уровня GSM Инструкция
	Вариант с SMS-управлением двумя линиями ·       Одна линия охраны ·       Питание 12 Вольт ·       4 оповещаемых номера ·       Две линии SMS-управления внешними приборами 2А, 12В ·       SMS-управление режимом охраны ·        Светодиодная индикация режима и уровня GSM Инструкция
	Вариант "Домофонный ключ" ·       Питание 12 Вольт ·       Линия управления контроллером электромагнитного замка Z5R   Позволяет открывать магнитный замок на двери подъезда звонком на GSM - номер. Домофон не нужен. Электронные ключи "Dallas" не обязательны. Полноценная замена обычному подъездному домофону. Абонентской платы нет. GSM-трафика тоже нет.   Инструкция



 СОВЕТЫ         СХЕМЫ  ПОДКЛЮЧЕНИЯ



Назначение сотовой охранной системы GSM

Охранная система GSM предназначена для дистанционного контроля и управления стационарными объектами с помощью сотового телефона. Это может быть: дом, дача, квартира, офис, склад, торговая точка, гараж и т.д. С помощью коротких SMS-сообщений система информирует о срабатывании на объекте различных датчиков, таких как термодатчики, магнитоконтактные, объемные датчики движения инфракрасные, ультразвуковые или СВЧ, датчики загазованности, задымления, затопления водой и другие. SMS могут быть продублированы голосовым сообщением “Тревога!”. Сообщения рассылаются и в случае пропадания напряжения 220В.

Принцип действия

В качестве канала передачи этих сообщений используется сотовая сеть стандарта GSM. Это позволяет контролировать удаленные и нетелефонизированные объекты. Контроллер, входящий в состав системы, непрерывно опрашивает подключенные к нему датчики. При срабатывании какого-либо датчика контроллер инициирует передачу SMS-сообщения с подключенного к нему сотового телефона. В сообщении указывается номер нарушенной контролируемой зоны.

На контролируемом объекте может быть выделено до 4-х зон. Каждая из зон может быть представлена любым необходимым количеством датчиков, соединенных в один шлейф сигнализации. При срабатывании любого датчика система отсылает SMS с указанием нарушенной зоны. Датчики одной зоны соединены, как правило, последовательно.

Зона считается нарушенной при отклонении общего сопротивления шлейфа на 25% от сопротивления, замеренного при постановке системы на контроль. Время реакции системы на срабатывание датчиков – не более 0,5 секунды. Задержка на отправку SMS при срабатывании датчиков зоны №1 (подключенных, как правило, к входной двери) программируется в диапазоне от 1 до 99 секунд.

Сообщения рассылаются последовательно по предварительно записанному списку телефонов. Текст сообщения, рассылаемого при нарушении зоны, может быть дистанционно изменен. Максимальное количество телефонных номеров, находящихся в списке, по которому производится рассылка SMS-сообщений – 10. Максимальное количество телефонных номеров, находящихся в списке, по которому производится дозвон с голосовым сообщением “Тревога!” – 10

Зона № 4 допускает подключение “тревожных кнопок” для оповещения о нападении.

При поступлении SMS-сообщения с управляющей командой на сотовый телефон, подключенный к системе, контроллер может включить или выключить любое из входящих в него трех реле. Тем самым можно дистанционно управлять какими-либо устройствами, например отоплением, сауной, насосами, освещением и т.д. с удаленного сотового телефона или сети Интернет.

Предусмотрена возможность автоматического управления внешним нагревателем от встроенного термодатчика и прослушивание помещения с помощью дополнительного выносного микрофона.

Снятие и постановка системы на контроль осуществляются с помощью электронных ключей типа “Touch Memory”. Постановка на контроль может быть произведена и дистанционно, с помощью соответствующей SMS-команды.

Контроллер следит за состоянием аккумулятора сотового телефона и поддерживает его заряд на уровне 100%.

Если существует вероятность отключения на объекте напряжения 220В, то рекомендуется использовать резервный аккумулятор 12В, который будет заряжаться контроллером по мере необходимости.

Условия работы

Система предназначена для установки внутри контролируемого объекта и рассчитана на круглосуточный режим работы при температуре от 0°С до +50°С.

Система в случае отсутствия резервного аккумулятора сохраняет работоспособность при напряжении сети от 160В до 240В, а при наличии аккумулятора - при его напряжении от 14,2В до 11В. Подзарядка резервного аккумулятора возможна при напряжении сети не ниже 200В.

Мощность, потребляемая системой от сети переменного тока, не более 10 Ватт. Контроллер обеспечивает питание подключенных к нему датчиков постоянным напряжением 12В.

Для управления исполнительными устройствами используются нормально.
